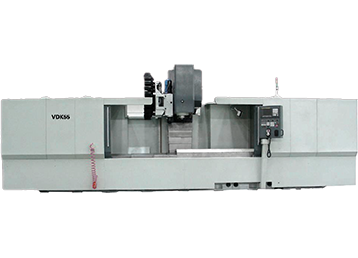

VDK系列立式加工中心

VDK系列立式加工中心是动立柱式工作台加长型立式加工中心，适用于窄长型零件的批量加工，是具有专用机床特点的通用机床。在工作台上一次装夹零件后可自动完成铣、镗、钻、扩孔、攻丝等多种工序加工。

一、应用领域

机床为动立柱式工作台加长型立式加工中心，适用于窄长型零件的批量加工，是具有专用机床特

点的通用机床。在工作台上一次装夹零件后可自动完成铣、镗、钻、扩孔、攻丝等多种工序加

二、机床特点

1、高刚性：机床采用整体式铸造床身，保证机床的整体刚性。

2、机床采用工作台在床身上左右运动实现X轴运动，且工作台可达3m；立柱在底座上前后运动实现Y轴运动，减少机床的占地空间。以上特点有利于机床对窄长型零件的加工。

3、底座和床身刚性连接，易于实现机床的模块化设计。

三、关键技术指标

1、刚性连接技术，保证刚性，易于实现模块化；

2、Y向动柱式结构，减少了机床的占地空间；

3、加长型床身、工作台刚性保持性技术，保证机床的整体刚性。

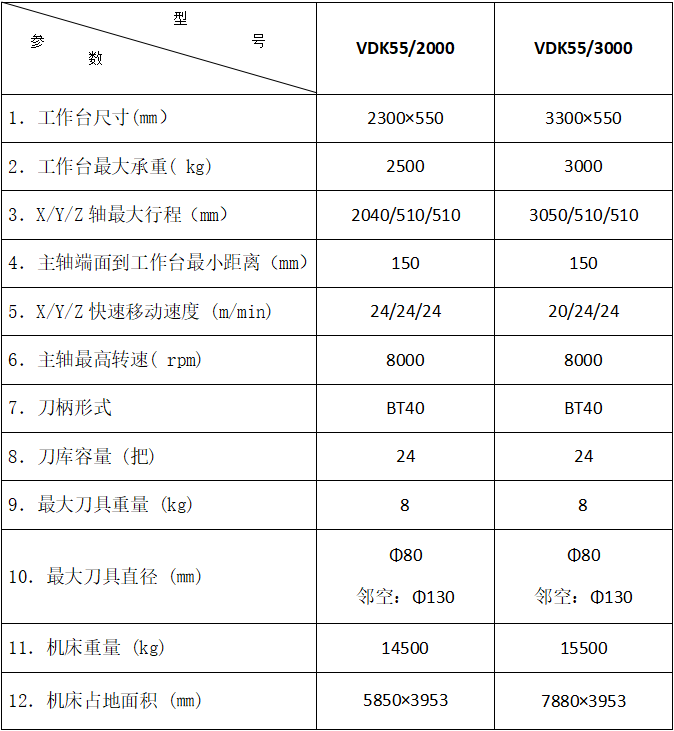

技术参数

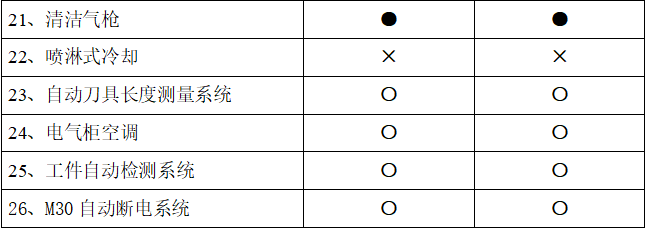

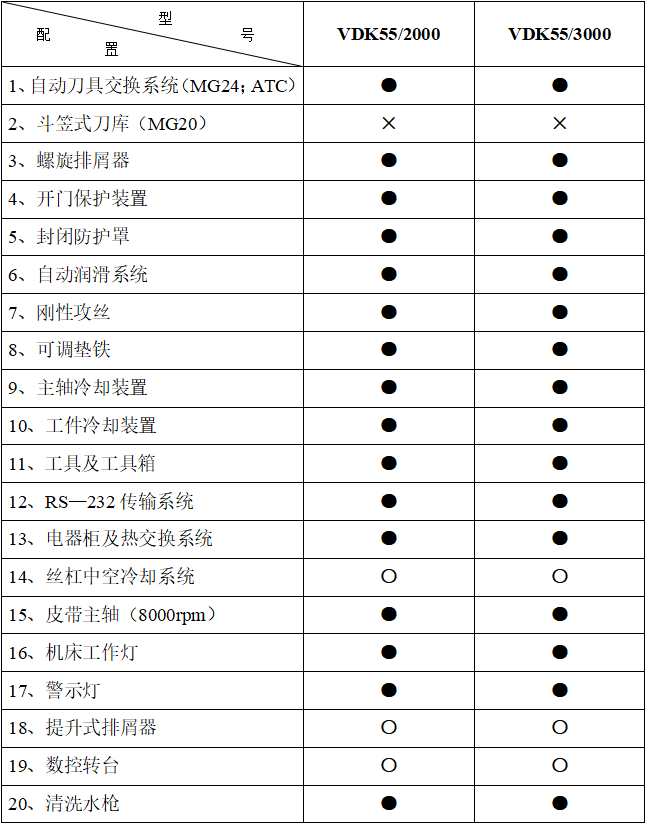

产品配置表

注明：标注●为标准配置  ○为可选配置  ×为不可选
