VDW50五轴加工中心

VDW50 立式加工中心是我公司研制开发的立式五轴联动加工中心机床，用于汽车、模具、工具等机械制造业的箱体零件、壳体零件、盘类零件、异形零件的加工，特别适合复杂空间曲面零件、空间角度零件、叶轮的加工，经一次装夹可自动完成零件的铣、镗、钻、扩、铰、攻丝的多工序加工。

一、 应用领域

VDW50 立式加工中心是我公司研制开发的立式五轴联动加工中心机床，用于汽车、模具、工具等机械制造业的箱体零件、壳体零件、盘类零件、异形零件的加工，特别适合复杂空间曲面零件、空间角度零件、叶轮的加工，经一次装夹可自动完成零件的铣、镗、钻、扩、铰、攻丝的多工序加工。

二、 机床显著特点

1、机床的结构为三坐标单元式结构，床体为高强度铸件，滑台在其上作X 向运动（左右运动），立柱在滑台上作Y 向运动（前后运动），滑枕在立柱作Z 向运动（上下运动），B、C 轴NC 转台固定于床体上绕Y、Z 轴旋转，机床在设计过程中通过有限元分析使结构更加合理，保证机床的加工刚性。

2、该机床配置 SIEMENS 840Dsl 或 HEIDENHAIN iTNC640 数控系统实现五轴五连动满足空间曲面的加工要求，配五轴三连动（四连动）系统可实现五轴三连动、四连动可经济的满足空间角度的定位加工。

3、双轴回转工作台通过大减速比的传动机构实现大扭矩驱动，通过配置圆光栅实现A、C轴的闭环控制实现转台的高精度角度控制。

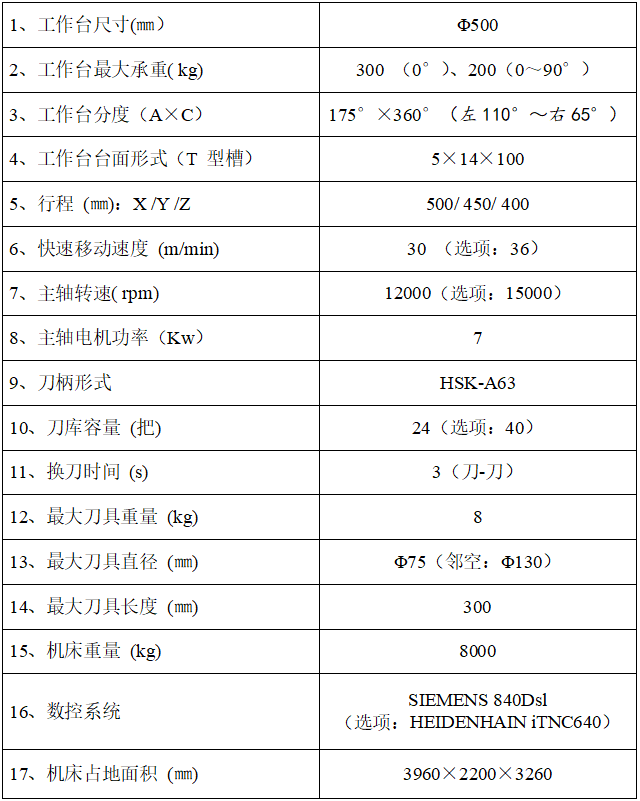

技术参数

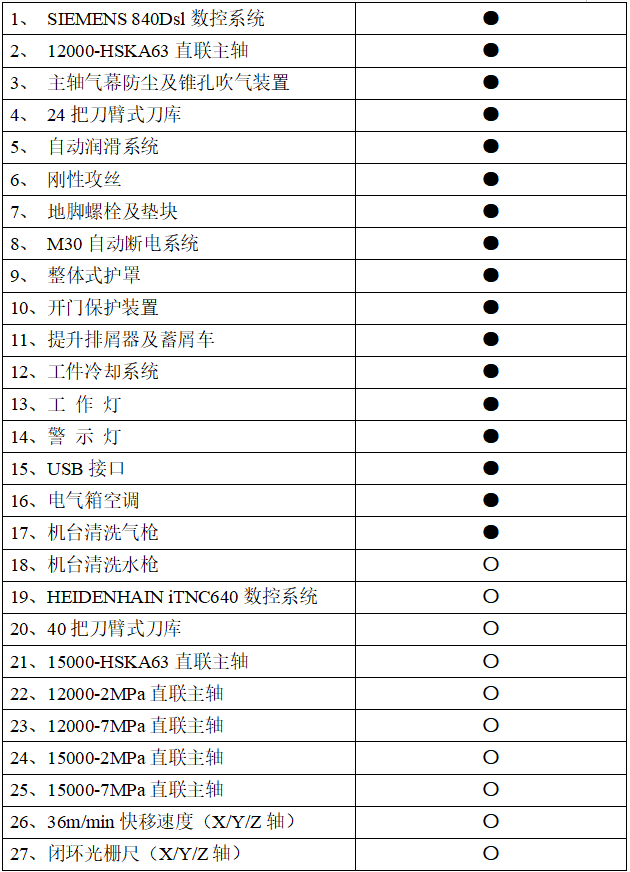

产品配置表
